WebSocket

概述

VDN 提供了对 WebSocket 的支持，通过 WebSocket 不但可以实现不同程序之间的消息通讯，还可以通过 WebAPI 调用 VDN 的插件函数.

WebSocket 使用了同 VDN WebAPI相同的协议，都是基于 JSON-RPC 协议格式;阅读本章节之前请先阅读【WebAPI】了解相关内容，至少先阅读【协议描述】了解 VDN 所使用协议的基本格式。

安全保障

VDN 为 WebSocket 提供了多重安全保障:

访问级别

登录 WebSocket 时根据系统选项【验证令牌】，将进行令牌检查验证，令牌使用方式参加【WebSocket 携带令牌】.

调用 WebAPI 时由提供服务的 PB 插件决定了访问级别，针对 WebSocket 分为【匿名访问】和【令牌访问】两种安全级别，详见：【项目发布】-【身份验证】

【匿名访问】对外部访问不设置限制，可以任意访问

【令牌访问】必须通过约定的规则获取令牌后才可以进行访问, 适用于外部域进行访问,安全性高,详见：如何获取令牌

来源验证

通过设置【验证来源】选项，VDN 会对外部访问的来源都进行验证，只有属于预先设定的来源路径才可以访问，杜绝非法的访问。来源设定详见：外部来源

自定义验证

用户可以在插件代码中增加自定义验证，设定握手协议，只有满足条件的调用才给予正确的返回值.

WebSocket 设置

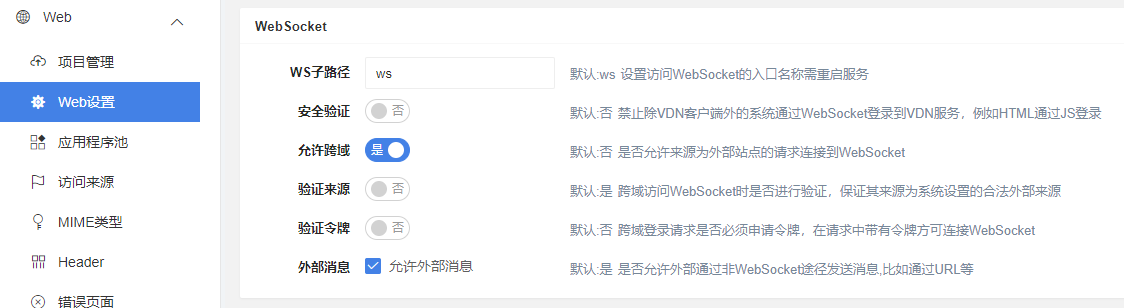

【系统设置】-【Web】-【Web 设置】-【WebSocket】关于 WebSocket 的选项

  • WS 路径:定义访问 WebSocket 的子路径,默认 ws 。可以定义为任意不重复的英文名称,例如定义为 abc,则访问 WebSocket 的 URL 路径就为:ws://www.xxx.com:8088/abc

  • 外部登录:是否允许除了 VDN 客户端外的其他开发语言或系统登录 WebSocket，只有选中此选项才可以通过 JS 脚本的方式登录到 WebSocket

  • 跨域访问:是否允许外部站点、程序跨域访问 WebSocket,如果不选择则只允许本站点的页面访问 WebSocket，外部将无法访问。

  • 验证来源:当访问来源为外部时，判断来源地址是否属于在【外部来源】中设置的地址列表，如果不属于则拒绝访问。

  • 验证令牌:登录 WebSocket 时是否检查其携带的令牌是否有效

消息登录

登录参数

ws.send('{"id":"login","method":"online","params":{"Group":"通用","Soft":"App","UserID":"1","UserName":"小明","MsgFormat":"json","Online":"^self","GetMsg","1""GetOnlineMsg":"1","GetSimpleOnlne":"1"}}');
//或
ws.send('{"id":"login","method":"online","params":{"Group":"通用","Soft":"App","UserID":"1","UserName":"小明","MsgFormat":"json");
//或
ws.send('{"id":"login","method":"online","params":{"Group":"通用","UserID":"1","UserName":"小明"}}');

id

login 标识为登录操作,在判断返回值时会用到.这里也可以自定义为其他值。

method

online 告知服务器进行 online 操作

params

同【消息登录相关属性】一一对应,包含如下属性:

参数必须说明举例
Group必须指定登录后的用户组"Group":"通用"
UserID必须用户 ID"UserID":"9999"
UserName必须用户名"UserName":"小明"
Soft软件名称，对应在线列表中的[系统]一栏
默认:Other		"Soft":"App"
MsgFormat接收消息的格式
  • defalt:文本格式
  • json:json 格式
    • 默认:default    		"MsgFormat":"json"
    Online获取服务器在线的用户列表及上线消息的过滤条件
    默认 ^self
    详情参见:【消息推送-onlineFilter】属性说明    		"Online":"online/通用"
    GetMsg是否接收服务器推送的消息;
    登录只为完成其他的一些操作,可以设置不接收消息推送
  • 0:不接收
  • 1:接收
    • 默认:1    		"GetMsg":"0"
    GetOnlineMsg是否获取用户上/下线消息通知
  • 0:不接收
  • 1:接收
    • 默认:0    		"GetOnlineMsg":"1"
    GetSimpleOnlne是否只获取简短的在线用户信息
    简短信息不包含 IP、上线时间、状态等
  • 0:接收完整的在线用户信息
  • 1:接收简短的用户在线信息
    • 默认:1    		"GetSimpleOnlne":"0"

    登录

    ws = new WebSocket(serverURL);
//open之后立即发送登录消息
ws.onopen = function (e) {
  ws.send('{"id":"login","method":"online","params":{"Group":"通用","Soft":"App","UserID":"8888","UserName":"小明","MsgFormat":"json","Online":"^self","GetOnlineMsg":"1","GetSimpleOnlne":"1"}}');
};

    发送消息登录应该在 WebSocket 的 open 事件中，当连接建立就立即发送;

    登录返回值:

    登录成功后服务器端会返回 ResponseID,这个 ID 是客户端在服务器端独立唯一的标识。

    返回的信息格式根据 MsgFormat 的值决定:

    返回 JSON 示例
    {
  "ID": "login",
  "Error": null,
  "Result": { "ResponseID": "C3272FE12957DE4641CCE179789E6E38" }
}

    消息接收

    消息接收在 WebSocket 对象的 message 事件中执行

    onmessage event
    //消息到达
ws.onmessage = function (e) {
  try {
    //构建
    var obj = JSON.parse(event.data);
    //核心内容
    $("#t_return").text(JSON.stringify(obj.Result));
    if (obj.Error == null) {
      //分析 obj.ID 对应Send数据是的JSON的ID
      switch (obj.ID) {
        case "login":
          $("<li>")
            .text("登录成功,ResponseID:" + obj.Result.ResponseID)
            .appendTo($ul);
          break;
        case "online":
          var user = obj.Result;
          $("<li>")
            .text(user.UserName + "登录")
            .appendTo($ul);
          break;
        case "outline":
          var user = obj.Result;
          $("<li>")
            .text(user.ID + "注销")
            .appendTo($ul);
          break;
        case "msg":
          var msg = obj.Result;
          $("<li>")
            .text(msg.FromUserID + "说:" + msg.Msg)
            .appendTo($ul);
          break;
        case "send": //消息发送成功返回
          var msg = obj.Result;
          $("<li>")
            .text("消息成功发送给 " + msg.succeed + " 个人")
            .appendTo($ul);
          break;
        case "GetData": //获取数据
          //parse table
          $.jsontotable(JSON.parse(obj.Result).rows, {
            id: "#jsontotable-obj",
          });
          break;
        default:
          $("<li>")
            .text("Other Type:" + obj.ID)
            .appendTo($ul);
      }
    } else {
      //Error 系统返回错误信息
      alert(obj.Error.Message + "(" + obj.Error.Code.toString() + ")");
    }
  } catch (e) {
    $("<li>").text(event.data).appendTo($ul);
    alert(e.name + ":" + e.message + " code:" + e.number);
  }
};

    如果设定以文本格式返回，则消息通讯返回的格式是：

    消息类型(MsgType)/消息主体/发送者 ID/发送者 ResponseID

    文本格式如果是其他操作则格式各有不同，比如调用 WebAPI，则由接口执行的返回格式决定

    文本格式格式示例
    msg/hello/8888/A2758C412650277629F3BA5C41DB3DE3

    推荐使用 JSON 格式，消息的可读性更强一些

    JSON 格式
    {
  "ID": "msg",
  "Error": null,
  "Result": {
    "FromResponseID": "A2758C412650277629F3BA5C41DB3DE3",
    "FromUserID": "8888",
    "Msg": "hello"
  }
}

    注意

    这里的 ID 是与发送消息时的 ID 相同的，比如发送的 ID 为 abc,则返回的 ID 也为 abc.

    接收其他用户发送的消息时的 ID 等于发送者发送的 MsgType.

    ID 值有几个系统保留的如下:

    ID说明
    online用户的上线通知
    outline用户的下线通知

    调用 WebAPI

    WebSocket 调用 WebAPI 的数据格式同 Ajax 调用 API 的格式，只是仅支持发送 JSON 格式.详情请参见WebAPI 章节

    var data = {
  ID: "GetData",
  method: "[PBPlugin].f_getdata",
  Params: ["a1", "a2"],
};
var jsonStr = JSON.stringify(data);
ws.send(jsonStr);

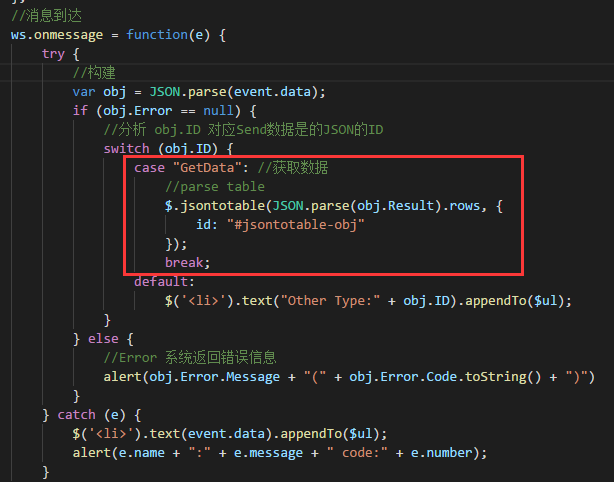

    在 WebSocket 组件登录后即可通过 send 函数调用 WebAPI,返回值在 messge 事件中处理

    这里的 ID 同 send 函数发送的 ID:"GetData"是对应的，同样支持自定义.

    示例代码

    示例代码位置：Example\Web功能\WebAPI\ 目录下

    示例代码主要使用了 JQuery 的 WebSocket 对象进行了访问演示，JSON 解析为 Table 表格使用了 jquery.jsontotable.min 插件，均为演示需要，实际使用可以任意不受限制。
